Le sujet central des difficultés rencontrées lors de la réalisation du coffrage des voiles et des structures associées se décline en quatre axes essentiels : l’alignement des voiles, la coordination des rotations de banches, le coulage et la consolidation du béton, et la précision des traçages d’implantation. Ces éléments conditionnent la stabilité, la continuité verticale des cages d’escalier et la qualité finale des voiles.
Maintien de l'alignement des voiles

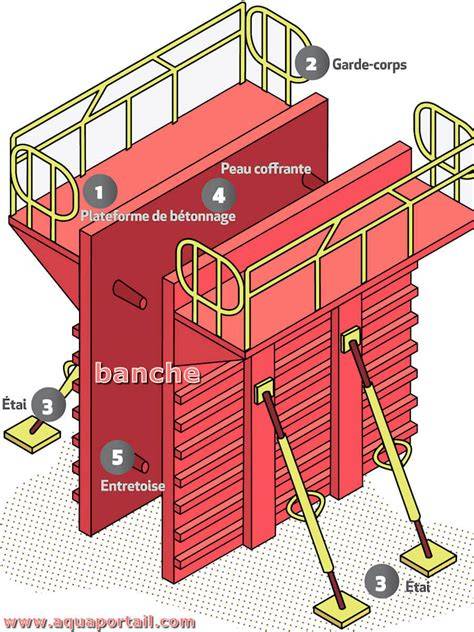

L’alignement des voiles est un défi majeur pour les chefs de chantier. Une mauvaise implantation au départ ou un écart incorrect des pieds de banches peut entraîner un décalage des voiles, ce qui compromet la stabilité de la structure et peut nécessiter des rectifications coûteuses. Cela exige une vigilance accrue lors du traçage des implantations des futures banches métalliques, une précision des arases et une vérification constante de l'alignement des niveaux tout au long de l’élévation des étages.
Coordination des rotations de banches
La rotation des banches nécessite une planification précise pour éviter des retards. Si les rotations sont mal organisées, le chantier peut connaître des temps d'arrêt, ralentissant l’élévation. Le chef de chantier doit donc calculer en amont la fréquence de rotation en tenant compte de paramètres tels que le temps de décoffrage, la dimension des voiles, le nombre d'étages à réaliser, la main-d'oeuvre nécessaire, l’installation des armatures ou la préparation des coffrages pour les dalles et planchers. Le chef de chantier doit préparer un plan de rotation qui réutilise au maximum les banches, évitant les manipulations inutiles et les pertes de temps liées à des désaccouplements fréquents des modules.
Coulage et consolidation du béton
Le coulage du béton dans les voiles présente aussi des difficultés. Les contraintes liées au béton, notamment les conditions climatiques (température, humidité) qui influencent sa prise, doivent être bien gérées. Une prise trop rapide ou des conditions de coulage défavorables peuvent engendrer des défauts dans les voiles (fissures, défauts d’aspect), obligeant à des reprises.
Précision des traçages d’implantation
La précision des traçages d’implantation est essentielle pour assurer l’alignement des voiles en béton et la continuité verticale des cages d’escalier. Une erreur de traçage, même minime, peut avoir des conséquences importantes, notamment sur l’alignement des niveaux N et N+1.
Considerations techniques associées
Angle de décoffrage NOEtop - avec technique de coffrage et de décoffrage simple. Les parties mobiles des angles de décoffrage NOEtop sont spécialement conçues pour la construction de cages d'ascenseurs, d'escaliers et de corps de bâtiments présentant de faibles encombrements. Le plus du produit: les angles de décoffrage se rentrent et se repositionnent sans avoir à démonter le coffrage intérieur. Pour cages d`ascenseur, cages d`escalier, bâtiments avec espace restreint. Hauteurs standard 1325 mm, 2650 mm, 3310 mm. Surélévation facile à réaliser. Jeu de décoffrage de 40 mm. Décoffrage avec bras de levier. Pas de démontage du coffrage intérieur. Déplacement en une seule manœuvre. Rétablissement de l'état de bétonnage par un levage à la grue.
- Maintien de l’alignement des voiles et contrôles de traçage répétés, à chaque étage.
- Planification et optimisation des rotations de banches pour limiter les temps morts.
- Gestion du creep du béton et adaptation des conditions climatiques lors du coulage.
- Précision des implantations et vérifications transversales des niveaux N et N+1.
- Intégration des éléments NOEtop pour faciliter le décoffrage dans les espaces restreints.
Tableau récapitulatif de facteurs critiques et pratiques associées (basé sur les éléments ci-dessus) :
| Aspect | Défi principal | Bonnes pratiques |
|---|---|---|
| Alignement des voiles | Décalages lors de l’implantation et des arases | Implantations précises, vérifications d’alignement des niveaux, corrections rapides |
| Rotations de banches | Temps d’arrêt et manipulation inutile | Plan de rotation optimisé, réutilisation maximale des banches |
| Coulage du béton | Conditions climatiques et prise | Gestion des paramètres de prise, contrôle des défauts éventuels |
| Traçages d’implantation | Erreurs influant sur N et N+1 | Traçages précis, vérifications continues |
Pour les cages d’escalier et d’ascenseurs, les solutions NOEtop apportent une flexibilité utile, particulièrement dans les espaces restreints. L’association d’un traçage rigoureux, d’un plan de rotation efficace et d’un contrôle qualité du béton permet de minimiser les reprises et les retours arrachés à la construction. En combinant ces éléments, la coordination du coffrage et la progression verticale des voiles peuvent gagner en sûreté et en efficacité, tout en limitant les coûts.
